Como distinguir entre neutro e aterramento

Explicação simples

Abaixo, usarei uma analogia e uma explicação detalhada para ilustrar a diferença entre “neutro” e “aterramento”. A analogia central: imagine o sistema de fornecimento de energia do seu edifício como um “sistema de circulação de água”.

Fio energizado (L): O "tubo de abastecimento de água pressurizada" proveniente da estação de tratamento de água (transformador).

Fio neutro (N): O "tubo de água de retorno não pressurizado" fluindo de volta para a estação de tratamento de água.

Fio terra (PE): O “tubo de drenagem de segurança” conectado a um enorme lago subterrâneo (a terra).

Agora, se o invólucro do seu eletrodoméstico (como o invólucro de metal de uma máquina de lavar) vazar eletricidade, é como se o "tubo de abastecimento de água" estourasse e a água espirrando no invólucro-é muito perigosa. Existem duas maneiras de lidar com isso:

1. Neutro (sistema TN-C): Conecte a caixa do aparelho diretamente ao "tubo de retorno de água", esperando que a eletricidade vazada flua de volta para a estação de tratamento de água ao longo da água de retorno, acionando o interruptor de proteção da estação de tratamento de água (transformador). No entanto, o risco é que se o próprio tubo de retorno de água quebrar em algum lugar, todo o invólucro fique eletrificado, tornando-o ainda mais perigoso.

2. Aterramento (Sistema TT): Conecte a carcaça do aparelho ao seu próprio eletroduto, diretamente a este grande “lago subterrâneo”. O vazamento de corrente fluirá rapidamente para o solo. Como o lago é grande o suficiente, a tensão do invólucro cairá imediatamente, acionando a chave de proteção do próprio aparelho (dispositivo de corrente residual). Isto é mais independente e seguro, não dependendo do estado do tubo de retorno.

Explicação detalhada:

Aterramento

Definição: uma conexão elétrica confiável entre as partes metálicas normalmente não{0}}energizadas de equipamentos elétricos (como a carcaça e a estrutura) e a terra por meio de um dispositivo de aterramento.

Propósito:

Proteção da segurança pessoal (objetivo principal): Quando o isolamento do equipamento falha e ocorre vazamento, a corrente fluirá para a terra através do fio terra. Como a resistência do corpo humano é muito maior que a resistência de aterramento, a maior parte da corrente flui através do fio terra, e a corrente que flui através do corpo é muito pequena. Simultaneamente, isso fará com que o dispositivo de corrente residual da fonte de alimentação dispare rapidamente, cortando a energia.

Garantir o funcionamento normal do equipamento: Fornecer um potencial de referência comum (ponto de potencial zero) para o circuito, o que é crucial em equipamentos eletrônicos e sistemas de comunicação.

Características principais: 1. Aterramento: O fio terra é independente e, em última análise, leva à terra, separado do fio neutro do transformador na extremidade do usuário. Seu símbolo é PE.

871123c8d97375c097b7c4153cfbd711

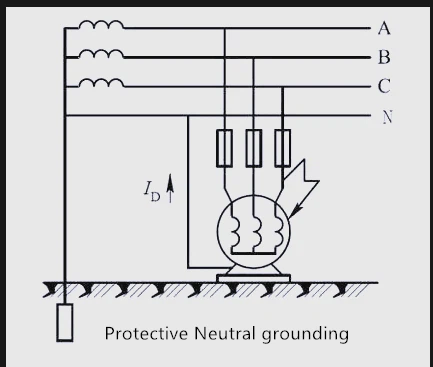

Aterramento Neutro

Definição: conectar diretamente as partes metálicas normalmente não{0}}energizadas do equipamento elétrico ao fio neutro de proteção (ou linha neutra) no sistema de fonte de alimentação.

Objetivo: Interromper falhas rapidamente: quando o equipamento apresenta vazamento (fio de fase tocando a caixa), um curto-circuito é formado do "fio de fase" para o "fio neutro", gerando uma grande corrente de-curto-circuito. Esta corrente aciona imediatamente o interruptor de ar ou fusível na extremidade frontal da linha para desarmar, cortando assim a fonte de alimentação.

Características principais: O aterramento neutro conecta a caixa do equipamento ao “sistema de fio neutro” da rede elétrica, contando com o circuito da rede elétrica para acionar a proteção. Faz parte do sistema TN (como TN-S, TN-C-S).

c22fd802abea4bef78bfc6047687bf87

Práticas padrão em edifícios civis modernos

Para evitar os riscos significativos associados ao sistema tradicional de "aterramento neutro" (sistema TN{0}}C, ou seja, neutro e aterramento combinados) quando o fio neutro é desconectado, os principais padrões em meu país e no mundo todo exigiram a adoção dos sistemas mais seguros TN-S ou TN-C-S.

Sistema TN-S: A partir do transformador, os fios de proteção terra e neutro são completamente separados. A tomada de três- pinos da sua tomada de parede é "neutra esquerda, energizada à direita, aterramento superior", onde "aterramento" se refere ao fio PE independente. A caixa do equipamento é conectada ao fio PE, que tecnicamente está mais próximo do "aterramento neutro de proteção" (porque se conecta ao fio terra de proteção do sistema, PE), mas é comumente referido como "aterramento" pelo público e pelos eletricistas. Este é atualmente o método de fornecimento de energia mais seguro.

Sistema TN-C-S: Antes de entrar no prédio, os fios neutro e terra são combinados (fio PEN). Após entrar no prédio, eles devem ser separados em fios N e PE independentes. A fiação dentro do edifício é a mesma do TN-S.

conclusão

1. “Aterramento” é um conceito mais amplo, referindo-se à ligação à terra.

2. "Aterramento" é um termo técnico específico que se refere à conexão do invólucro do equipamento ao condutor de aterramento de proteção (PE) ou neutro de proteção (PEN) em um sistema TN.

3. Na vida cotidiana, o que comumente chamamos de “aterramento da caixa do aparelho” é, na verdade, descrito com mais precisão nos edifícios modernos como “aterramento de proteção”, ou seja, conexão ao condutor PE independente que entra no edifício. Este sistema combina perfeitamente as vantagens do aterramento e do aterramento neutro, garantindo ação protetora rápida e segurança de circuito independente.

Lembre-se simplesmente: em residências modernas, o pino mais longo de um plugue de três{0}}pinos é usado para conectar a caixa ao condutor PE amarelo-verde independente dentro da parede; esta é a medida de proteção de segurança mais padrão.

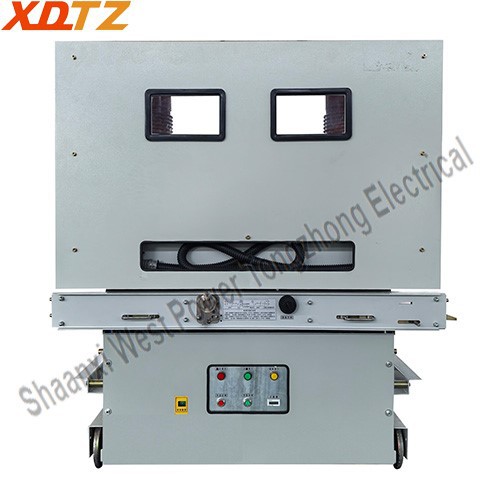

Disjuntor a vácuo ZN85-40.5
