Quais requisitos básicos os disjuntores a vácuo devem atender?

Os disjuntores a vácuo, como dispositivos cruciais de proteção e controle elétrico em sistemas de energia, devem atender a uma série de requisitos básicos rigorosos para garantir a operação segura, confiável e estável do sistema. Estes requisitos abrangem múltiplos aspectos, tais como desempenho eléctrico, características mecânicas, adaptabilidade ambiental e regulamentos de segurança, especificamente os seguintes:

Capacidade-de transporte atual

Corrente suportável de pico: Deve ser capaz de suportar a força eletromagnética gerada pela corrente suportável de pico nominal (corrente de estabilidade dinâmica) e manter a integridade da estrutura mecânica.

Quebrando e criando capacidade

Corrente nominal de interrupção-de curto-circuito: deve ser capaz de interromper de forma confiável a corrente máxima de falha-de curto-circuito que pode ocorrer no sistema (geralmente expressa como o valor RMS simétrico e incluindo componentes assimétricos).

Tempo de interrupção: O tempo desde a emissão do sinal de proteção até a extinção do arco deve ser extremamente curto (o tempo de interrupção total é normalmente de 2 a 3 ciclos) para limitar os danos causados pela falta.

Capacidade de fechamento: deve ter uma capacidade de fechamento-de curto-circuito correspondente à capacidade de interrupção (a corrente de pico geralmente é maior que 2,5 vezes a corrente de interrupção) para lidar com a pré-ruptura no momento do fechamento.

Interrupção de pequena capacidade de corrente: deve ser capaz de interromper de forma confiável correntes capacitivas (como bancos de capacitores, linhas descarregadas) e correntes indutivas (como transformadores descarregados, motores) sem gerar sobretensão ou{0}reignição.

Requisitos de vida útil

Vida elétrica: Para completar o número padrão de operações na corrente nominal e na corrente de interrupção especificada sem degradação significativa do desempenho.

Vida mecânica: Geralmente, são necessárias dezenas de milhares de operações mecânicas (como 10.000 a 30.000 vezes) sem falha.

Características Mecânicas e Operacionais

1. O tipo de mecanismo pode ser um mecanismo de mola, mecanismo de ímã permanente ou mecanismo hidráulico e deve atender aos seguintes requisitos:

- Velocidade de abertura/fechamento: A velocidade de movimento dos contatos deve estar dentro da faixa definida para garantir extinção confiável do arco e recuperação média.

- Potência operacional: Deve fornecer energia suficiente para vencer a resistência e completar as operações de abertura e fechamento.

- Função anti-salto: evita múltiplas operações de abertura e fechamento.

- Intertravamento e travamento: Deve possuir intertravamento elétrico e mecânico para evitar mau funcionamento (como intertravamento de chaves de aterramento).

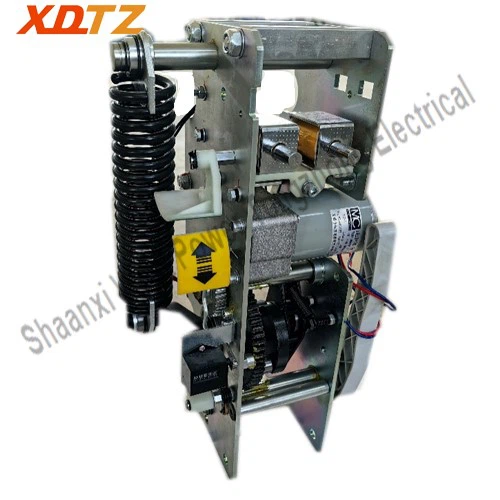

Modular mechanism

2. Estabilidade característica mecânica

Parâmetros como deslocamento de contato, sobrecurso e simultaneidade (diferença de horário para abertura e fechamento de três fases) devem permanecer consistentes, e a variação após operação-de longo prazo deve estar dentro da faixa permitida.

Funções de segurança e proteção

1. Projeto de segurança do corpo principal

Proteção do gabinete: Evita que o pessoal entre em contato com peças energizadas.

Canal de Alívio de Pressão: Alívio de pressão direcionado em caso de falhas internas para evitar riscos de explosão.

2. Monitoramento e Inteligência de Condições

Os disjuntores a vácuo modernos geralmente integram funções de monitoramento, como monitoramento do grau de vácuo (avaliado indiretamente através de capacitores ou sensores de acoplamento), monitoramento de características mecânicas (velocidade de abertura e fechamento, curva de deslocamento) e monitoramento de desgaste elétrico de contato (estimado através da corrente de interrupção cumulativa).

Economia e Confiabilidade

1. Custo do-ciclo de vida

Sob a premissa de atender aos requisitos de desempenho, leva em consideração o custo de fabricação, o custo de manutenção e a longa vida útil.

2. Confiabilidade operacional

Possui alto tempo médio entre falhas (MTBF), baixa taxa de falhas e atende aos altos requisitos de confiabilidade do sistema de energia.

O projeto, a fabricação e a seleção de disjuntores a vácuo precisam equilibrar de forma abrangente os requisitos acima para garantir as funções principais de isolamento seguro de falhas, interrupção rápida de corrente e operação estável-de longo prazo no sistema de energia. Com o desenvolvimento de redes inteligentes, também foram colocadas maiores demandas em termos de inteligência, integração e respeito ao meio ambiente (como livre de SF₆-) dos disjuntores a vácuo.

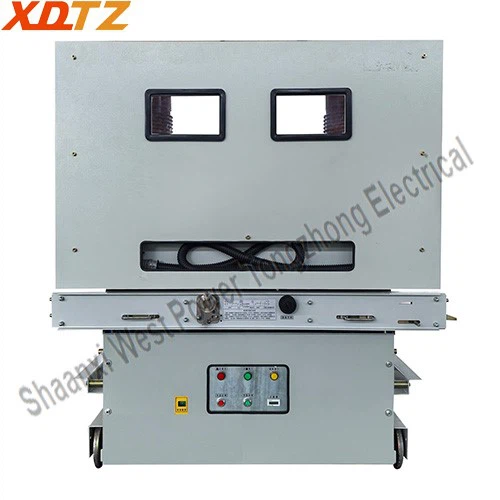

Disjuntor a vácuo ZN85-40.5

A nova geraçãoDisjuntor a vácuo ZN85-40.5produzido por Shaanxi West Power Tongzhong Electrical Co., Ltd. é um produto de atualização baseado no disjuntor a vácuo de 35kV com o mecanismo 3AV3 como corpo principal. Foi totalmente otimizado e atualizado em termos de transmissão mecânica, corpo do mecanismo, circuito secundário e outros aspectos. Este produto é um quadro de distribuição interno com tensão nominal de 40,5kV e CA 50Hz.

ZN85-40.5 vacuum circuit breaker
