Ofinalidade de um comutador de transformadoré paraajustar a tensão de saídaalterando a relação de espiras do transformador. Isto compensa flutuações de tensão no lado de entrada ou alterações na demanda de carga, garantindo um fornecimento de tensão estável para equipamentos a jusante.
✅ Como funciona
Um comutador seleciona diferentes pontos de conexão (“taps”) no enrolamento do transformador, alterando a relação de espiras efetiva. Isso altera diretamente a tensão secundária (saída)
| Doença | Ação | Princípio |
|---|---|---|
| Tensão de saída muito alta | Mova a torneira para aumentar as curvas primárias | Aumenta a relação → reduz a tensão secundária |
| Tensão de saída muito baixa | Mova a torneira para reduzir as curvas primárias | Diminui a relação → aumenta a tensão secundária |
📍Onde estão localizadas as torneiras?
Os comutadores de derivação são normalmente instalados nolado de alta-tensão (primário)do transformador por razões práticas:
| Razão | Explicação |
|---|---|
| Corrente mais baixa | Mais fácil de trocar e menos arco |
| Enrolamento acessível | O enrolamento de alta tensão geralmente fica do lado de fora, facilitando as conexões dos taps |
| Eficiência de custos | Componentes de comutação menores e mais baratos |
⚙️ Arranjos de toque comuns
Arranjos de torneiras padrão normalmente fornecemAjuste de ±2,5% e ±5%em torno da tensão nominal:
| Designação | Significado |
|---|---|
| FCAN | Capacidade total acima do normal |
| FCBN | Capacidade total abaixo do normal |
Descrição dos produtos

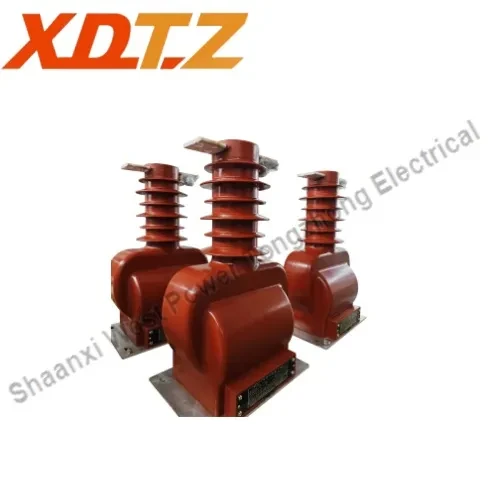

Transformador de tensão JDZW-35pode ser usado para medir, monitorar e retransmitir a tensão de linhas de entrada e saída.
Ele pode converter com precisão 35kV de alta tensão em baixa tensão, fornecer sinais de tensão confiáveis para vários instrumentos de medição, dispositivos de proteção e sistemas de controle na subestação e garantir a operação segura e estável da subestação.
