Qual é a configuração estrutural do disjuntor a vácuo de alta tensão externo ZW7-40.5?

Esse tipo de descrição às vezes é chamado de "horizontal" ou "vertical", referindo-se principalmente à direção de disposição das câmaras-de arco trifásico-extendidas dentro do gabinete.

1. Disposição horizontal (horizontal)

Características estruturais: Três câmaras-de extensão de arco a vácuo são dispostas horizontalmente e paralelamente dentro de um gabinete selado. Esta é a estrutura mais clássica e comum da série ZW7.

Vantagens: Estrutura estável, baixo centro de gravidade, boa carga de vento e resistência sísmica; fácil garantir a distância de isolamento-a{1}}fase; processo de fabricação maduro.

Aparência: O disjuntor é geralmente um invólucro cilíndrico ou elíptico orientado horizontalmente.

2. Disposição vertical (ou "montada-no centro", mas observe a diferença)

Características estruturais: Três câmaras de{0}extensão de arco a vácuo são dispostas verticalmente ou em ângulo. Esta estrutura é relativamente menos comum em níveis de tensão de 40,5kV e mais prevalente em níveis de tensão mais elevados.

Observação: a rigor, o conceito típico de "montagem-central" do ZW7, como um disjuntor montado em poste-externo, é mais frequentemente usado em painéis internos (como KYN28). Em produtos externos, o termo "montado-central" normalmente se refere ao mecanismo de operação localizado no meio, abaixo da câmara-de extinção de arco, formando um layout compacto e vertical, em vez do tradicional tanque horizontal e alongado.

Esta é uma opção de configuração importante que afeta a função, instalação e manutenção do disjuntor.

Integrado-: Isso significa que o transformador de corrente está integrado dentro do corpo do disjuntor, tornando-se um componente integrado em vez de um dispositivo externo separado.

Estrutura específica: Normalmente, o núcleo toroidal (a parte de detecção do TC) é montado diretamente no invólucro isolante da câmara de extinção de arco-do disjuntor (câmara de vácuo) ou colocado abaixo da bucha do disjuntor. O condutor primário (condutor de alta-tensão) passa pelo centro do núcleo toroidal, tornando-se naturalmente o lado primário do TC. Os condutores da bobina secundária estão conectados a uma caixa de junção dedicada.

Principais vantagens

O design "CT{0}}incorporado" representa um avanço tecnológico significativo em painéis de alta-tensão, como o ZW7-40.5, oferecendo inúmeras vantagens:

1. Estrutura compacta, economia de espaço: A integração do TC dentro do corpo do disjuntor elimina a necessidade de um suporte de montagem separado do TC e economiza espaço considerável, reduzindo significativamente a área ocupada total do conjunto de manobra. Isso é particularmente adequado para subestações compactas-com espaço limitado e subestações pré-fabricadas (subestações do tipo-painel).

2. Alta confiabilidade, sem manutenção-: O CT{2}}integrado reside dentro de uma câmara de gás selada preenchida com gás SF6 (servindo como meio de isolamento e extinção de arco). O gás SF6 oferece excelente isolamento e um ambiente-à prova de umidade, poeira-e resistente à corrosão-, garantindo que o CT permaneça inalterado por condições climáticas externas (como chuva, neve, condensação, sujeira e névoa salina). Isso resulta em excelente estabilidade e operação praticamente{10}}livre de manutenção durante toda a vida útil.

3. Desempenho de isolamento superior: O isolamento do CT é fornecido pelo gás SF6 dentro do corpo do disjuntor e resina epóxi de alta-qualidade e outros materiais de isolamento sólidos. Isso resulta em uma resistência de isolamento alta e estável, eliminando o envelhecimento do isolamento e problemas relacionados-à umidade que podem ocorrer com TCs tradicionais-do tipo seco ou imersos em óleo-, aumentando assim a segurança.

4. Excelente desempenho elétrico: Devido à estrutura fixa do condutor primário (lado de alta-tensão), sua posição relativa ao TC é precisa e constante, resultando em melhor resistência à interferência eletromagnética, menores diferenças de ângulo e relação, e maior precisão de medição e precisão de ação de proteção.

As excelentes propriedades de-extinção e isolamento de arco do gás SF6 também permitem que o CT-integrado suporte o forte impacto das ondas gerado quando o disjuntor interrompe a corrente de-curto-circuito.

5. Instalação simples e curto período de construção: Os usuários só precisam instalar o corpo do disjuntor e conectar o cabo primário; não há necessidade de instalar, ajustar e consertar separadamente um TC independente. Isso reduz bastante-a carga de trabalho de instalação no local, os pontos de conexão e o tempo de comissionamento, melhorando a eficiência da construção e reduzindo os custos de instalação.

6. Adaptabilidade ambiental totalmente vedada e forte: O design geral selado permite que ele se adapte a ambientes agressivos, como alta temperatura, baixa temperatura, alta altitude, alta umidade, névoa salina costeira e poluição industrial, expandindo a faixa de aplicação do equipamento.

“Externo” significa que o transformador de corrente (TC) existe como um dispositivo elétrico completamente independente do disjuntor.

Ele é instalado fora do disjuntor (ou outro equipamento primário, como chaves seccionadoras, buchas de transformadores) e conectado em série com o circuito primário através de condutores, barramentos ou cabos.

Possui seu próprio invólucro independente (como fundição em resina epóxi, isoladores de porcelana ou isolamento de gás SF6), suporte de montagem, caixa de terminais e placa de identificação. Vantagens:

1. Configuração flexível, fácil seleção e substituição:

Seleção independente: O modelo e os parâmetros de TC mais adequados podem ser selecionados de forma flexível com base nos requisitos de precisão de medição do circuito específico, tipo de enrolamento de proteção, coeficiente de limite de precisão, capacidade, etc., sem ser limitado pelo modelo do disjuntor.

Fácil substituição/atualização: Quando o sistema é expandido, o esquema de proteção muda ou o próprio TC falha, o TC pode ser substituído individualmente sem substituir o caro corpo do disjuntor, resultando em baixos custos de manutenção e flexibilidade extremamente alta.

2. Manutenção, calibração e tratamento de falhas convenientes:

Visualização intuitiva: O TC é exposto externamente, facilitando a observação de sua condição (por exemplo, aparência, vazamento de óleo, danos ao isolador de porcelana).

Teste fácil: A fiação e a operação são muito convenientes ao realizar testes preventivos (por exemplo, resistência de isolamento, relação de espiras, testes característicos de volt-ampere), sem exigir operações complexas no corpo do disjuntor.

3. Isolamento de falhas: Se o TC falhar (por exemplo, circuito interno aberto, curto-circuito), seu impacto geralmente será limitado a si mesmo e não colocará em risco diretamente a câmara do disjuntor em que está localizado (especialmente disjuntores SF6), resultando em risco de manutenção relativamente baixo.

4. Tecnologia madura, preço acessível. Transparência: CTs externos são produtos padronizados- estabelecidos há muito tempo, com processos de fabricação maduros e um mercado altamente competitivo. Seu custo inicial de aquisição é normalmente inferior ao dos disjuntores com TCs integrados.

Seu desempenho técnico, especificações e padrões de teste são altamente padronizados na indústria, oferecendo aos usuários uma ampla gama de opções.

5. Locais de instalação versáteis e forte funcionalidade: Os TCs externos podem ser instalados de forma flexível em diferentes locais do sistema com base na faixa de proteção e nos requisitos de medição. Por exemplo:

CTs de linha: Instalados no lado da linha do disjuntor para proteção da linha.

Barramento CTs: Instalado no lado do barramento do disjuntor para proteção do barramento.

CTs de bucha de transformador: Dedicados à proteção de transformadores.

Essa flexibilidade permite configurações de proteção mais complexas e precisas (como o uso de diferentes enrolamentos de TC para proteção principal, proteção de backup e proteção diferencial).

6. Facilita Expansão e Retrofitting: Em projetos de expansão ou retrofit de subestações, TCs externos podem ser adicionados ou substituídos independentemente do sistema de disjuntores existente, tornando a implementação relativamente mais fácil.

Em produtos reais, as formas acima aparecem frequentemente em combinação:

Formulário convencional: layout horizontal + CT-integrado. Essa é a tendência atual em design inteligente e integrado, especialmente adequado para aplicações que exigem proteção automatizada (como switches-montados em poste na automação de redes de distribuição).

Formas Econômicas ou Especiais: Layout Horizontal + CT Externo. Geralmente visto em projetos-de custo ou projetos tradicionais com soluções de instalação de CT independentes existentes.

Recomendações de seleção: para novas linhas automatizadas, alta confiabilidade e trabalho reduzido-no local, priorize o "tipo CT integrado-".

Para orçamentos limitados ou requisitos especiais de especificação de TC, o “tipo de TC externo” pode ser selecionado.

Quanto às descrições de "horizontal" ou "montagem{0}}central", consulte sempre os desenhos estruturais específicos fornecidos pelo fabricante, prestando muita atenção se as dimensões de instalação e métodos de fiação atendem aos requisitos do local.

Além disso, uma variação importante e comum do ZW7-40.5 é “com chave seccionadora”. Um disjuntor combinado (geralmente chamado de "watchdog") integra um seccionador visível em um ou ambos os lados do disjuntor, proporcionando isolamento de manutenção e aumentando a segurança.

Em resumo, estes termos de classificação refletem as características da série de produtos desenvolvidas pela ZW7-40.5 para atender às diversas necessidades de engenharia. Ao selecionar um disjuntor, os requisitos específicos do projeto em relação aos métodos de instalação, funções de proteção, orçamento de custos e hábitos de manutenção devem ser considerados de forma abrangente.

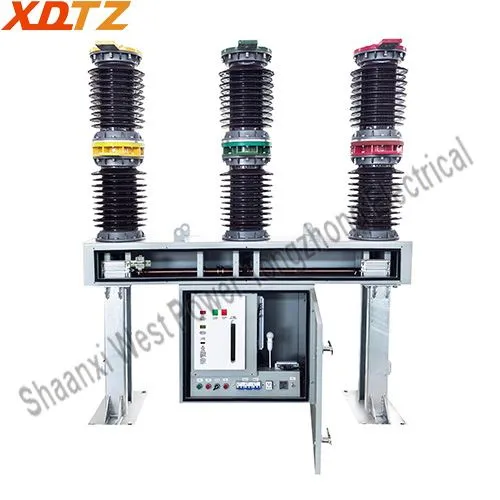

Disjuntor a vácuo externo ZW7 -40.5é um equipamento de manobra externa de alta -tensão com tensão nominal de 40,5 kV e trifásico AC520(60)Hz. Ele pode ser usado para interromper e fechar corrente de carga, corrente de sobrecarga e corrente de curto-circuito.
