Disjuntores termomagnéticos, com tensão nominal de isolamento de até 690 V (quadro 630 1000 V, adequado para CA 50 Hz), tensão nominal de trabalho de 400 V e corrente nominal de trabalho de até 630 A, são usados em circuitos de redes de distribuição de energia. São utilizados para distribuir energia elétrica e proteger linhas e equipamentos de energia contra perdas causadas por sobrecarga, curto-circuito, subtensão e outras falhas. Eles também podem ser usados como partida pouco frequente e proteção contra sobrecarga/curto-circuito e subtensão para motores. O produto possui características de tamanho pequeno, alta taxa de ruptura, arco curto, etc. Pode ser instalado verticalmente ou horizontalmente.

Especificações do produto

Grau do quadro	Tipo de viagem	Acessórios interiores	Corrente nominal (A)	Usar	Código opcional de nível 4	Instalação
125	0:Sem proteção 1:Proteção magnética 2: Proteção térmica 3:Proteção termomagnética	Veja tabela anexa	16,20,32,40,50,63,80,100,125	1. Distribuição de energia 2. Motor elétrico	A: Nível N sem proteção, pode ser dividido Nível B:N sem proteção, não pode ser dividido	P: Frente do quadro H: Parte traseira do quadro C: Inserir
160			100,125,160
250			160,180,200,225,250
400			250,315,350,400
630			400,500,630

Modelo

ETKM6-125M

ETKM6-160M

ETKM6-160H

ETKM6-250M

ETKM6-250H

Grau de quadro Imn (A)

125

160

250

Número de pólos

1,2,3,4

3,4

Corrente nominal In (A)

16,20,32,40,50,63,80,100,125,

100,125,160

160,180,200,225,250

Tensão operacional nominalUé (V)

230(1P)

400

Tensão nominal de isolamentoUI (V)

1000

690

Tensão nominal suportável de impulsoUimp (kV)

Capacidade nominal máxima de interrupção de curto-circuito

UTI (kA)

Capacidade operacional nominal de segmentação de curto-circuito

Usar categoria

Tempos de ciclo de operação

Ligue,

5000

3000

Nó, ligue

9000

7000

Liberar tipo de dispositivo

Alarme não dispara

Sim

Viagem termal

Sim

Mviagem magnética,

Sim

Tviagem hermal-magnética

Sim

Método de fiação de instalação

Fiação do painel frontal

Sim

Rfiação do painel auditivo

Sim

Pfiação de encaixe

Sim (exceto 1P e 2P)

Acessórios internos

Contato auxiliar

Sim (exceto 1P e 2P)

Contato de alarme

Sim (exceto 1P e 2P)

Liberação de derivação ou liberação de subtensão

Sim (exceto 1P e 2P)

Exacessórios externos

Dispositivo operacional elétrico

Sim (exceto 1P e 2P)

Alça de operação manual

Sim (exceto 1P e 2P)

Tampa do terminal

Sim (exceto 1P e 2P)

Dimensão do contorno

abc-ca (mm) product-151-113

25-130-61-82

50-130-61-82

75-130-61-82

90-155-77-103

105-165-76-104

100-130-61-82

120-155-77-103

140-165-76-104

Vantagens do produto

O disjuntor térmico magnético tem muitas vantagens:

O produto tem tamanho pequeno

alta taxa de ruptura e arco curto

Suporta ar úmido

Pode funcionar de forma confiável em condições de terremoto

aplicação do produto

O disjuntor termomagnético é usado para tensão nominal de isolamento de até 690 V (quadro 630 1000 V, adequado para CA 50 Hz), tensão nominal de trabalho de 400 V e corrente nominal de trabalho de até 630 A em circuitos de rede de distribuição de energia.

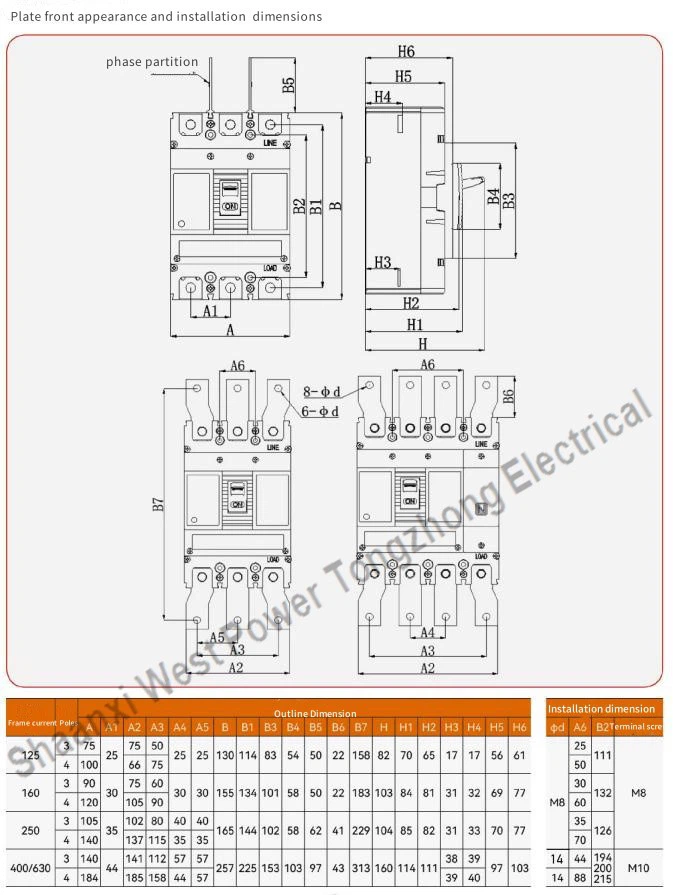

Produtodesenho de contorno
