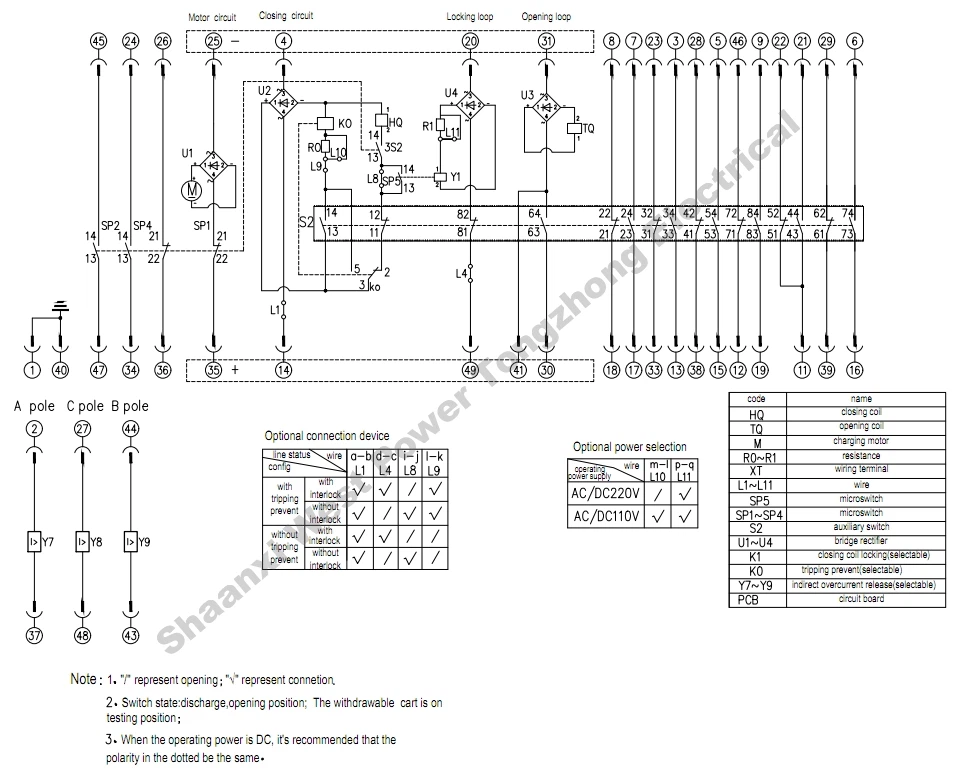

O disjuntor a vácuo VS1-24 é um equipamento interno para tensão nominal de 24kV, CA trifásico 50Hz. É adequado para proteger e controlar equipamentos elétricos em empresas industriais e de mineração, usinas de energia e subestações. Este tipo de disjuntor está em conformidade com os padrões nacionais e padrões IEC, com níveis de desempenho que chegam a M2-E2-C2.

O disjuntor possui cilindro isolado composto, operação de armazenamento de energia por mola e propulsão de parafuso. Caracteriza-se pelo seu tamanho compacto e operação confiável. Além disso, pode ser facilmente adaptado ao painel, atendendo aos requisitos de "Cinco Prevenção" do painel.

Especificações do produto

EspecificaçãoSfolha

Não.	Nome	Unidade	Dados
1	Tensão nominal	Kv	24
2	Frequência nominal	Hz	50/60
3	AvaliadoCatual	A	630/1250/1600/2000/2500/3150/4000
4	AvaliadoPflor FfrequênciaWestá de péVoltagem	Kv	65
5	AvaliadoLrelâmpagoIimpulsoWestá de péVoltagem	Kv	125
6	AvaliadoSHort-CircuitoBreagindoCatual	ka	25/31.5/40
7	Avaliado SHort-CircuitoMfazendoCatual (Peak)	ka	63/80/100
8	AvaliadoWestá de péCatual (Peak)	ka	63/80/100
9	AvaliadoDuração deSHort-Circuito	s	4
10	OperandoCciclos emRcomidoSHort-CircuitoBreagindoCatual	Ciclos	E2
11	MecânicoEresistência	Tempos	10000
12	Operação padrãoSsequência	-	O-0.3s-CO-180s-CO O-180s-CO-180s-CO
13	Permitido WorelhaTespessura deCcontato	milímetros	Menor ou igual a 3

MecânicoCcaracterísticas

Não.	Nome	Unidade	Dados
1	Folga entreMovido e Fixo Ccontato	milímetros	12±1
2	ContatoUltrapassagem	milímetros	3.5±0.5
3	MédiaCperdendoSfez xixi	m/s	0.7±0.2
4	MédiaOescrevendoSfez xixi (AmédiaSfez xixida Primeira Aberturano6milímetros)	m/s	1.2±0.3
5	AvaliadoCcontato Pressão	N	3100±200N(25kA/31,5kA) 4800±300N(40kA)
6	Hora de fechamento	EM	35-70
7	Horário de abertura	EM	20-50
8	ContatoBonçaDuração emCperdendoOoperação	EM	Menor ou igual a3
9	Não-Simultaneidade deFechando/Oescrevendo Operaçõesde 3-PHase	EM	Menor ou igual a 2

Vantagens do produto

O disjuntor a vácuo VS1-24 tem muitas vantagens:

Desempenho do disjuntor

E2-C2-M2

Estabilidade e confiabilidade

Adota o mecanismo operacional de mola integrado à estrutura mais maduro, com mais de 20 anos de experiência no uso do mercado, garantindo segurança, confiabilidade e alto reconhecimento do mercado.

Excelente desempenho de isolamento

O circuito condutor principal adota cilindro isolado composto de resina epóxi de alta resistência APG, que excede o padrão IEC em termos de desempenho de isolamento.

Ampla gama de aplicações

É adequado para sistemas de distribuição de 24kV e pode ser usado em 10kV e em todos os ambientes abaixo de 4.500 metros de altitude, cobrindo temperaturas operacionais de -40 graus a 40 graus.

Aplicações de produtos

O disjuntor a vácuo VS1-24 tem muitas aplicações:

Usinas de energia

Subestações

Empresas industriais e de mineração

Sistemas de distribuição de 10kV em regiões de grande altitude

Desenho do esboço do produto

VS1-24 Vacuum Circuit Breaker manufacturer

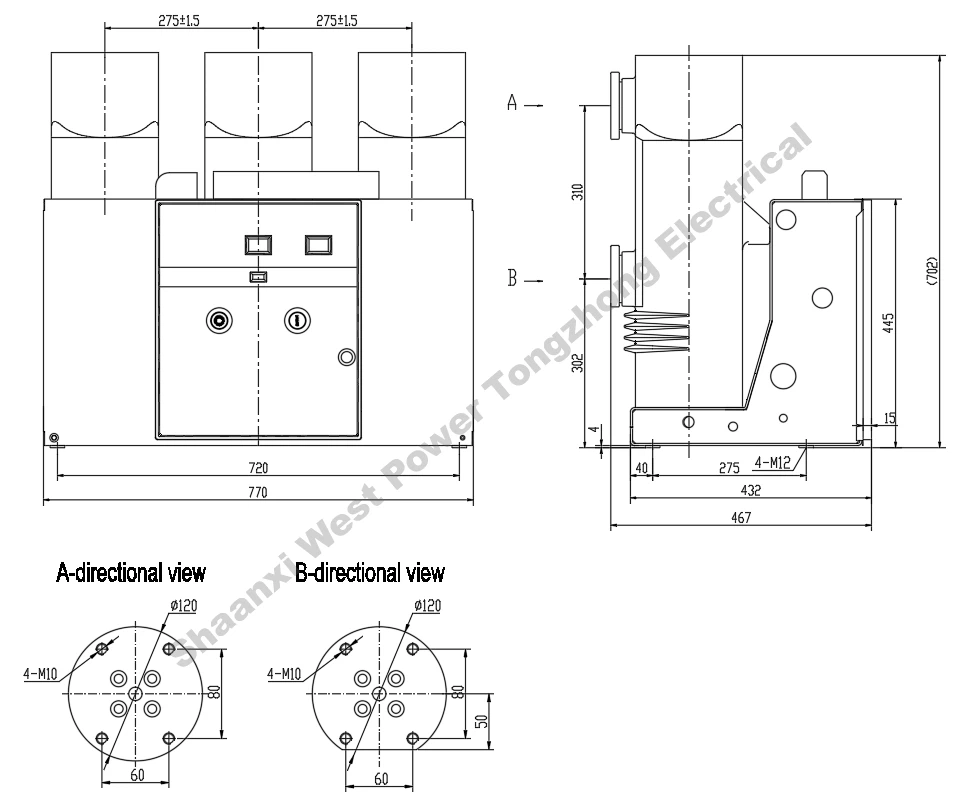

Figura 1: Desenho Esboço do Tipo Extraível (corrente nominal menor ou igual a 1600A)

Corrente nominal (A)	630	1250	1600
Corrente nominal de interrupção de curto-circuito (kA)	25; 31.5
Dimensão de contato fixo correspondente (mm) D	φ35	φ49	φ55

VS1-24 Vacuum Circuit Breaker factory

Figura 2: Desenho de esboço do tipo extraível (corrente nominal 2000A ~ 3150A)

Corrente nominal (A)	2000	2500	3150
Corrente nominal de interrupção de curto-circuito (kA)	25; 31.5
Dimensão de contato fixo correspondente (mm) D	φ79	φ109	φ109
