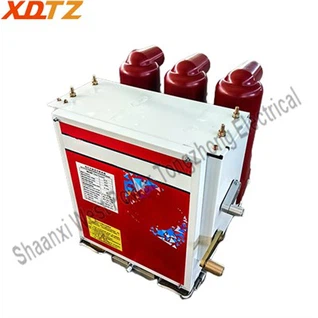

VTZ-12 Circuito de vácuo de alta tensão controlado por fase interna (disjuntor de vácuo (modelo especial da Tongzhong Electric) é um painel interno para tensão nominal 12kV, CA 50/60Hz. Ele adota um mecanismo de operação de ímã permanente e é adequado para ocasiões especiais em várias empresas industriais e de mineração e equipamentos de rede elétrica. A unidade do carrinho pode ser usada diretamente com o painel de comutador KYN28A-12, substituindo diretamente o disjuntor de vácuo integrado trifásico comum no painel de comutador existente.

Especificações do produto

Especificação Sheet

Não.	Nome	Unidade	Dados
1	Tensão nominal	kv	12
2	Frequência nominal	Hz	50/60
3	Corrente classificada	A	630/1250
4	Classificação da tensão de frequência de energia	kv	48 (valor comum) /42 (na distância de isolamento)
5	Impulso de iluminação nominal de resistência à tensão	kv	85 (valor comum) /75 (na distância de isolamento)
6	Corrente de quebra de curto-circuito nominal	Ka	25/31.5
7	Circuito-curto-curto-curto da classificação (pico)	Ka	63/80
8	Corrente de resistência nominal (pico)	Ka	63/80
9	Duração nominal do curto -circuito	s	4
10	Ciclos operacionais na corrente de quebra de curto-circuito nominal	Vezes	E2
11	Resistência mecânica	Vezes	10000
12	Sequência operacional padrão	-	O-0.3S-Co-180S-Co
13	All0Wable Using espessura dos contatos	mm	Menor ou igual a 3

MecânicoCHaracterics

Não.	Nome	Unidade	Dados
1	Autorização entre contatos abertos	mm	9±1
2	Viajar demais	mm	3.5±0.5
3	Velocidade média de fechamento	m/s	0.7±0.2
4	Velocidade média de abertura (velocidade média a 6 mm de abertura inicial)	m/s	1.4±0.2
5	Força final de contato externo adicionado	N	2500 ± 200N (25Ka) 3100 ± 200N (31,5Ka)
6	Reserve um tempo	EM	15 ~ 35ms
7	Tempo de quebra	EM	Menor ou igual a 15
8	Contato Duração do salto na operação de fechamento	EM	Menor ou igual a 2
9	Fechamento/Abertura de Contatos 3-Fase	EM	Menor ou igual a 2

Vantagens do produto

VTZ-12 Circuito de vácuo de alta tensão controlado por fase interna VTZ tem muitas vantagens:

Desempenho do disjuntor:

E2-C2-M2

Estrutura simples e confiável:

Mecanismo de ímã permanente, design independente trifásico, controle independente das fases A, B e C;

Alta condutividade

Um projeto de circuito condutor racional atende ao requisito de aumento da temperatura de 1,1 vezes a corrente nominal;

Alta condutividade:

O projeto do circuito condutor razoável atende ao nível de aumento da temperatura de 1,1 vezes a corrente nominal;

Alta adaptabilidade:

Este produto é idêntico em tamanho aos interruptores convencionais de gabinete da série Kyn28-12, eliminando a necessidade de design especial do gabinete e tornando-o adequado para uma variedade de ambientes de conversão de energia.

Aplicações de produtos

VTZ-12 Circuito de vácuo de alta tensão controlado por fase interna VTZ tem muitas aplicações:

Disjuntor de aterramento monofásico

Site de proteção do sistema de grade elétrica

Troca de fase e poder reativo

Site de compensação

Site de testes especiais

Esboço do produto desenho

VTZ-12 indoor phase-controlled vacuum circuit breaker drawing

Diagrama de fiação do produto

Os disjuntores controlados por fase da série VTZ-12 são produtos personalizados e o modo de linha secundário deve ser determinado de acordo com o ambiente operacional do usuário.
